Información General.

Sistema de alimentación ininterrumpida de doble conversión en línea con factor de potencia 1, ideal para proteger equipos críticos como servidores, sistemas de telecomunicaciones, laboratorios, y aplicaciones médicas.

Ofrece un alto rendimiento y gran estabilidad eléctrica, aislando completamente la carga de la red comercial y garantizando un suministro continuo y limpio. Su tecnología de conversión continua (AC/DC/AC) asegura una energía estable incluso ante irregularidades extremas, todo sin tiempo de transferencia.

Cuenta con funciones como arranque en frío, protección contra sobrecargas, interferencias EMI/RFI, y carga inteligente de baterías para extender su vida útil. Además, permite expansión de baterías externas y monitoreo remoto mediante tarjeta SNMP opcional.

Principales características

• Protección integral
• Monitoreo en tiempo real
• Eficiencia energética
• Tiempo de respaldo adecuado
• Interfaz de comunicación versátil
• Diseño robusto
• Fácil mantenimiento
• Compatibilidad amplia

Especificaciones técnicas.

🔌 Potencia y Entrada

• Capacidad: 3000VA / 3000W
• Voltaje nominal de entrada: 220VCA
• Rango de voltaje de entrada: 110VCA – 300VCA ±3%
• Frecuencia de entrada: 40Hz – 70Hz
• Factor de potencia de entrada: 1

⚡ Salida

• Voltajes configurables: 200/220/230/240VCA ±1%
• Frecuencia (modo batería): 50Hz ±0.1Hz o 60Hz ±0.1Hz
• Regulación de voltaje: ±1%
• Tipo de onda: Senoidal pura
• Tiempo de transferencia: 0 ms (cero)
• Distorsión armónica: ≤2% (carga lineal), ≤4% (carga no lineal)
• Corriente de cresta: 3:1

Protección contra sobrecarga:

• 100%–110%: Alarma
• 110%–130%: UPS opera en batería por 30 s y luego se apaga o transfiere a bypass
• 130%: Apagado inmediato o transferencia a bypass

🔋 Baterías

• Tipo: 6 baterías internas de 12V/9Ah
• Tiempo de recarga: 3 horas al 95%
• Voltaje de carga: 82.1 VDC ±1%
• Corriente de carga: 1–8A (máx.)
• Autonomía típica: 6 minutos a carga completa / 15 minutos a media carga
• Bancos de batería externos: Soporta hasta 10 bancos (con entrada dedicada de 72VDC / 56A)

🔧 Características Físicas

• Dimensiones: 190 x 318 x 421 mm (ancho x alto x profundo)
• Peso neto: 28 kg
• Ruido: <50dBA @ 1 metro
• Condiciones ambientales: 0–90% HR (sin condensación), 0–45°C

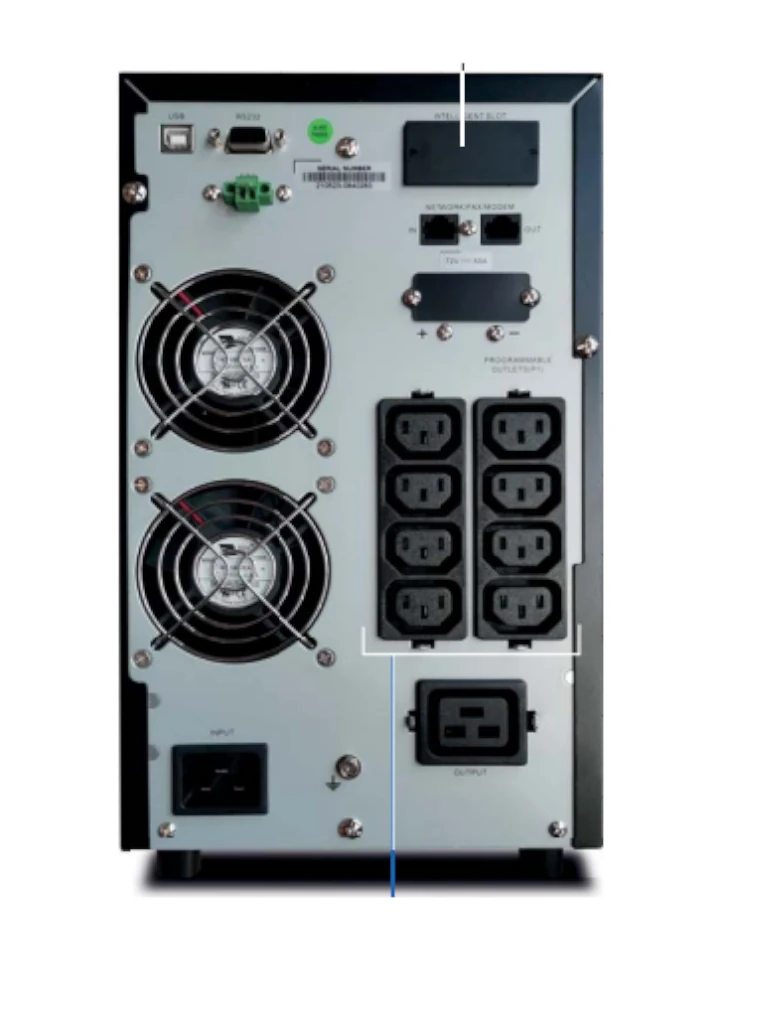

💬 Puertos y Conectividad

• 8 salidas IEC-C13 (4 programables)
• Conectores: IEC-C19
• Chasis IEC-C19
• Slot para tarjeta SNMP (opcional)
• Puerto de paro de emergencia (EPO)
• Puerto de protección de línea de datos
• Puerto para batería externa (72VDC)
• 2 ventiladores de enfriamiento
• Compatibilidad con tarjeta de monitoreo ambiental EMD (opcional)

✅ Certificaciones

• Certificación UL

Incluye

• UPS CDP UPO11-3AX i de 3kVA
• 6 baterías internas instaladas (12V/9Ah)
• Cable de alimentación
• Manual de usuario
• Cable USB/RS-232 para monitoreo
• Garantía del fabricante
• Accesorios de instalación rápida

⚠️ La tarjeta SNMP y el módulo EMD se venden por separado.
