Descripción
Información General
El detector de humo de haz infrarrojo de alarma contra incendios es un detector de humo de haz infrarrojo lineal reflectante. El detector de haz determina si se debe emitir una señal de alarma en función de la atenuación del humo en la trayectoria óptica. Cuando hay mucho humo que ocupa el espacio, hará que la trayectoria de la luz infrarroja se refracte, de modo que se active la alarma de humo del detector de humo de haz. Puede cubrir un espacio grande y cargar la información de la alarma de incendio en el FACP (panel de control de alarma contra incendios).
Características Principales

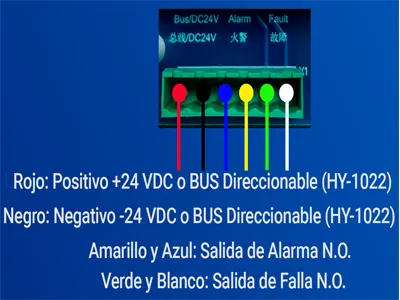

- Cableado fácil: fuente de alimentación de dos hilos no polarizada, compatible con 24V CC o bus dual de protección contra incendios.
- Calibración: automática o manual.
- Motor paso a paso: el motor incorporado calibra automáticamente el ángulo del detector, sin necesidad de operación manual de estructuras mecánicas.
- Sensibilidad ajustable: tres niveles de sensibilidad.
- Consumo de energía: bajo.
Especificaciones Técnicas
- Voltaje: 24 V CC
- Corriente de monitorización: ≤ 0.5 mA
- Corriente de funcionamiento: ≤ 0.9 mA
- Desviación máxima de la dirección del recorrido óptico: ± 0.5°
- Longitud del recorrido óptico: 10 mm - 100 mm
- Temperatura de funcionamiento: -10°C a +55°C
- Humedad de funcionamiento: ≤ 95 % HR (sin condensación)
- Color: blanco
- Protección: IP65
Incluye
- Detector de humo de haz infrarrojo DHI-HY-BD1
- 4 Prismas
- Tester (acetato de plástico)
Compatibilidad
El HY-BD1 es un detector con tecnología Direccional y Convencional por lo que puede ser compatible con:
- Panel de incendio Wisualarm HY-1022 y HY-1025 (usa dos hilos al bus direccional)
- Panel de incendio AVENAR Bosch con módulo de entrada FLM-420-I2-D
- Panel de incendio KIDDE con módulo de entrada (VS: GSA-CT1 y FX: FXIDC1B)
- Paneles de incendio de otras marcas con módulo de entrada compatible
- Paneles de intrusión DSC
- Paneles de intrusión AJAX con "Ajax-Transmitter"
- Paneles de intrusión de otras marcas con entrada de zona cableada
NOTA: Para alineación o calibración se ocupa el codificador DHT1470001
Vídeo de Instalación y Calibración
