Descripción
Resumen
KI-HDT Kidde Handheld Diagnostic Tool
El KI-HDT es un dispositivo portátil que funciona con baterías y está diseñado para ayudar a los usuarios a localizar y resolver problemas durante la instalación o en un sistema existente. La herramienta se puede utilizar para inicializar un circuito de línea de señalización inteligente antes de conectarlo a una unidad de control de alarma contra incendios o se puede utilizar para diagnosticar un circuito de línea de señalización existente.
Características
- Inicializa el bucle (es decir, identifica todos los dispositivos conectados al SLC).
- Restaura el bucle.
- Realiza análisis de mapas en detectores y módulos (análisis de contactos y coherencia de mapas) e identifica unidades fallidas (no aplicable a dispositivos de las series KIR y FX).
- Realiza análisis de nivel de suciedad en fotodetectores e identifica detectores que requieren limpieza.
- Permite al usuario programar una nueva dirección de dispositivo para un detector o módulo. (no aplicable para dispositivos de las series KIR y FX).
- Realice el mantenimiento en un solo detector.
- Reinicialice la dirección del dispositivo de los detectores o módulos en un bucle a ceros (no aplicable a los dispositivos de las series KIR y FX).
- Diagnóstico de dispositivo único
- Historial de bucles, etc.

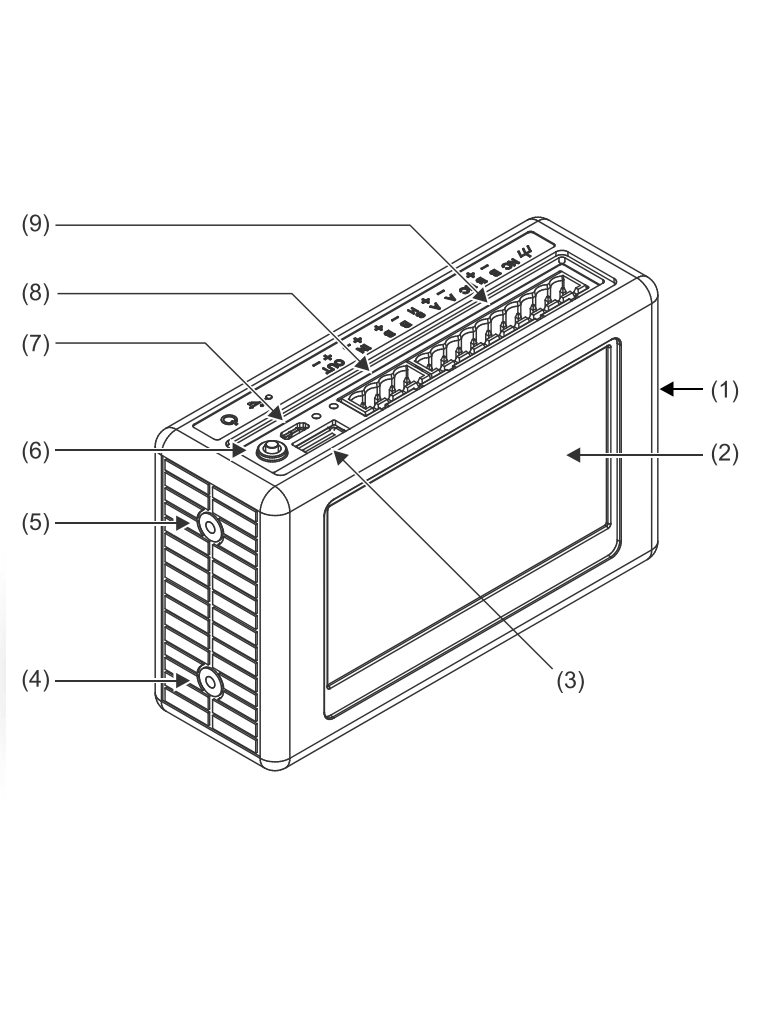

Descripción
- Funda de silicona antiestática
- Pantalla táctil LCD
- Puerto USB
- LED de estado de carga (rojo durante la carga)
- LED de estado de comunicación (verde, parpadeante)
- Botón de encendido
- Puerto micro USB
- Conector de bloque de terminales de 4 pines (no usado)
- Conector de bloque de terminales de 10 pines (SLC)
Conexiones
- Bloque de terminales de 10 posiciones
- Bloque de terminales de 4 posiciones (No se usa en este momento)
- Conector de unidad flash USB
- Conector micro USB
- Botón de encendido
Cableado
Para conectar el KI-HDT a su bucle SLC, utilice el bloque conector de terminales de 10 posiciones. Conecte el positivo del SLC a las posiciones B+ y el negativo a la posición B- del bloque de terminales.
Nota: Conecte el pin 10 del bloque de terminales 1 a tierra del chasis para permitir la detección de falla a tierra. (Consulte la etiqueta del producto para conocer los números de terminales)
- El blindaje, si se utiliza, debe ser continuo y libre de conexión a tierra.
- Los circuitos de datos son Estilo 4 (Clase B)
Incluido
- Unidad flash USB (incluye software para PC y guía del usuario P/N 3102576-EN)
- Cable de carga USB (cable USB 2.0 A-macho a Micro-B)
- Adaptador de carga USB de CA
- Bloque conector de terminales de 10 posiciones
- Terminal de 4 posiciones bloque de conectores
- Hoja de instalación KI-HDT (P/N 3102575-EN)
- Batería de iones de litio
Especificaciones
Voltaje: 5 VCC
Batería:
- Tipo: iones de litio de 3,6 V, 2200 mAh 50 mm x 37 mm x 10,5 mm
- Reemplace con: P/N HDT-BATT
Tamaño del cable: 12 a 26 AWG (1,31 a 0,13 mm²)
Dimensiones (An × Al × Pr): 5,25 × 3,25 × 1,75 pulg. (133,3 × 82,5 × 44,5 mm)
Entorno operativo:
- Temperatura: 32 a 120 °F (0 a 49 °C)
- Humedad relativa: 0 a 93 % sin condensación
